DB-624UI — Agilent J&W 超高惰性气相色谱柱
独特的超高惰性优势
如同其他 Agilent J&W 超高惰性气相色谱柱一样，Agilent J&W DB-624UI 气相色谱柱具有如下优势：
- 超高惰性的去活和制造工艺：安捷伦领先的制作工序，结合优化的化学处理工艺以及先进的设计理念，大大改进了色谱柱的惰性和痕量水平的灵敏度，改善了柱间重现性。这使得在柱流失与固定相选择性方面不需要任何权衡。
- 业界最严格的测试混合标样：所有 Agilent J&W 超高惰性气相色谱柱都由一些可通过气相色谱分析的、等级最高的验证用活性化合物在 70 ℃ 低温下进行单独测试，包括乙酸、丁酸、吡啶、1,2-丙二醇、三溴甲烷和二甲基-甲基膦酸酯。可确保在低浓度水平下（柱上 5 ng - 10 ng）获得出色的色谱峰。并且，色谱柱自带的性能汇总表也包含了该柱的惰性证明。
Agilent J&W DB-624UI 气相色谱柱部件号列表
| 部件号 | 说明 |
| DB-624UI | |
| 121-1324UI | DB-624UI 20 m x 0.18 mm, 1.0 μm |
| 122-1334UI | DB-624UI 30 m x 0.25 mm, 1.4 μm |
| 122-1364UI | DB-624UI 60 m x 0.25 mm, 1.4 μm |
| 123-1334UI | DB-624UI 30 m x 0.32 mm, 1.8 μm |
| 123-1364UI | DB-624UI 60 m x 0.32 mm, 1.8 μm |
| 125-1334UI | DB-624UI 30 m x 0.53 mm, 3.0 μm |
| 125-1374UI | DB-624UI 75 m x 0.53 mm, 3.0 μm |
| DB-Select 624UI <467> | |
| 122-0334UI | DB-SELECT 624UI <467> 30 x 0.25 (1.4) |
| 122-0364UI | DB-SELECT 624UI <467> 60 x 0.25 (1.4) |
| 123-0334UI | DB-SELECT 624UI <467> 30 x 0.32 (1.8) |
| 123-0364UI | DB-SELECT 624UI <467> 60 x 0.32 (1.8) |
| 125-0334UI | DB-SELECT 624UI <467> 30 x 0.53 (3.0) |
467<RS> 应用简报 5991-0616 中的色谱图：使用安捷伦特殊设计和测试的 Agilent J&W DB-Select 624UI <467> 色谱柱进行溶剂残留分析

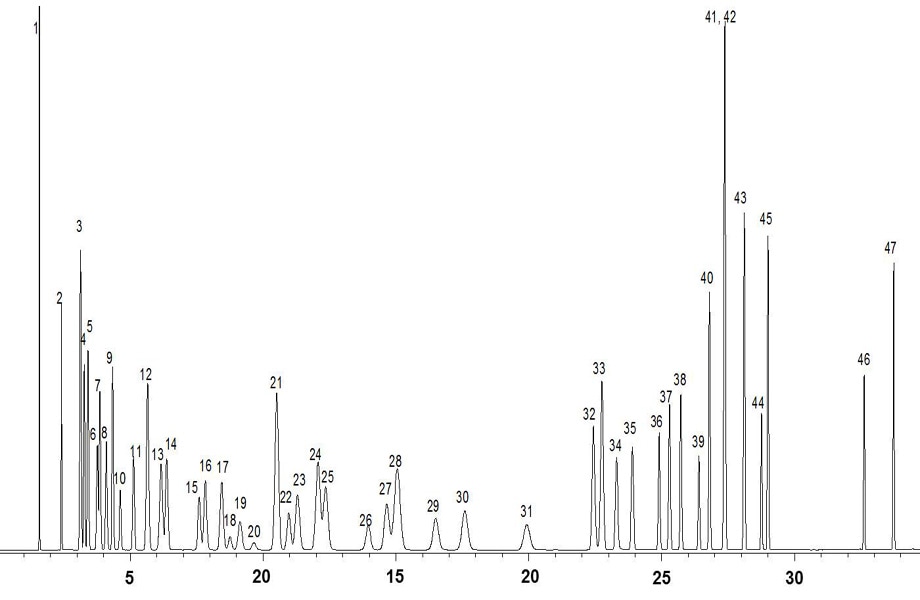

USP 方法 <467> 溶剂残留色谱图 1
USP <467> OVI 化合物在毛细管气相色谱柱
DB-Select 624 UI <467> 上的洗脱顺序。30 m × 0.53 mm 内径，3.0 µm 膜厚。
部件号：125-0334UI
条件：
柱温：40 °C//20 min//10°/min//200 °C//20 min
载气：氦气 32 cm/s（约 5 mL/min），40 °C，EPC 恒流
进样口：分流，5:1，250 °C（总流量约 35 mL/min，3.7 psi）
检测器：FID，240 °C，H2 30 mL/min，空气 400 mL/min，尾吹 N2 35 mL/min（恒定色谱柱气流 + 尾吹气流）
检测器信号：20 Hz
色谱柱序列号：USC332712H
保留时间是指色谱图文件 # SELECT624MEGAOVI\C33271205301207.D 中的
色谱图上只显示带括号内数字的化合物
1.573 甲烷 (1)
2.406 甲醇 (2)
3.135 正戊烷 (3)
3.275 乙醇 (4)
3.417 二乙醚 (5)
3.766 1,1-二氯乙烯 (6)
3.865 丙酮 (7)
4.095 甲酸乙酯
4.108 异丙醇 (8)
4.345 乙腈 (9)
4.385 乙酸甲酯
4.631 二氯甲烷 (10)
5.109 甲基叔丁基醚 (MTBE)
5.133 反式-1,2-二氯乙烯 (11)
5.659 正己烷 (12)
6.167 异丙醚 (DIPE) (13)
6.378 1-丙醇 (14)
7.502 硝基甲烷
7.602 顺式-1,2-二氯乙烯 (15)
7.661 2-丁酮
7.830 乙酸乙酯 (16)
8.367 四氢呋喃 (THF)
8.449 2-丁醇 (17)
7.867 甲酸
8.763 氯仿 (18)
9.140 1,1,1-三氯乙烷 (19)
9.269 环己烷
9.658 四氯化碳 (20)
10.519 苯 (21)
10.586 2-甲氧基乙醇
10.742 2-甲基丙醇（异丁醇）
10.893 异辛烷（2,2,4-三甲基戊烷）
10.974 1,2-二氯乙烷 (22)
11.300 乙酸异丙酯 (23)
12.076 正庚烷 (24)
12.360 3-甲基-2-丁酮 (25)
13.572 乙酸
13.963 三氯乙烯 (26)
14.661 1-丁醇 (27)
15.055 甲基环己烷 (28)
16.505 1,4-二氧己环 (29)
17.599 乙酸丙酯 (30)
19.930 2-乙氧基乙醇 (31)
22.436 吡啶 (32)
22.475 甲基异丁基甲酮
22.760 甲苯 (33)
23.311 3-甲基-1-丁醇 (34)
23.905 乙酸异丁酯 (35)
24.912 1-戊醇 (36)
24.367 乙烯乙二醇
25.303 甲基-丁基-酮 (37)
25.393 甲酰胺
25.729 醋酸正丁酯 (38)
26.408 N,N-二甲基甲酰胺 (39)
26.807 氯苯 (40)
27.364 间二甲苯 (41)
27.391 对二甲苯 (42)
28.115 邻二甲苯 (43)
28.762 二甲亚砜 (44)
28.830 异丙苯
28.950 N,N-二甲基乙酰胺
29.009 苯甲醚 (45)
32.626 N-甲基吡咯烷酮 (46)
33.739 四氢萘 (47)
USP <467> OVI 化合物在毛细管气相色谱柱
DB-Select 624 UI <467> 上的洗脱顺序。30 m × 0.53 mm 内径，3.0 µm 膜厚。
部件号：125-0334UI
条件：
柱温：40 °C//20 min//10°/min//200 °C//20 min
载气：氦气 32 cm/s（约 5 mL/min），40 °C，EPC 恒流
进样口：分流，5:1，250 °C（总流量约 35 mL/min，3.7 psi）
检测器：FID，240 °C，H2 30 mL/min，空气 400 mL/min，尾吹 N2 35 mL/min（恒定色谱柱气流 + 尾吹气流）
检测器信号：20 Hz
色谱柱序列号：USC332712H
保留时间是指色谱图文件 # SELECT624MEGAOVI\C33271205311201.D 中的
色谱图上只显示带括号内数字的化合物
1.573 甲烷 (1)
2.406 甲醇
3.135 正戊烷
3.275 乙醇
3.417 乙醚
3.766 1,1-二氯乙烯
3.865 丙酮
4.095 甲酸乙酯 (2)
4.108 异丙醇
4.345 乙腈
4.385 乙酸甲酯 (3)
4.631 二氯甲烷
5.109 甲基叔丁基醚 (4)
5.133 反式-1,2-二氯乙烯
5.659 正己烷
6.167 异丙醚
6.378 1-丙醇
7.502 硝基甲烷 (5)
7.602 顺式-1,2-二氯乙烯
7.661 2-丁酮 (5)
7.830 乙酸乙酯
8.367 四氢呋喃 (6)
8.449 2-丁醇
7.867 甲酸
8.763 氯仿
9.140 1,1,1-三氯乙烷
9.269 环己烷 (7)
9.658 四氯化碳
10.519 苯
10.586 2-甲氧基乙醇 (8)
10.742 2-甲基丙醇 (9)
10.893 异辛烷 (10)
10.974 1,2-二氯乙烷
11.300 乙酸异丙酯
12.076 正庚烷
12.360 3-甲基-2-丁酮
13.572 乙酸 (11)
13.963 三氯乙烯
14.661 1-丁醇
15.055 甲基环己烷
16.505 1,4-二氧己环
17.599 乙酸丙酯
19.930 2-乙氧基乙醇
22.436 吡啶
22.475 甲基异丁基甲酮 (12)
22.760 甲苯
23.311 3-甲基-1-丁醇
23.905 乙酸异丁酯
24.912 1-戊醇
24.367 乙烯乙二醇
25.303 甲基-丁基-酮
25.393 甲酰胺 (13)
25.729 醋酸正丁酯
26.408 N,N-二甲基甲酰胺
26.807 氯苯
27.364 间二甲苯
27.391 对二甲苯
28.115 邻二甲苯
28.762 二甲亚砜
28.830 异丙苯 (14)
28.950 N,N-二甲基乙酰胺 (15)
29.009 苯甲醚
32.626 N-甲基吡咯烷酮
33.739 四氢化萘

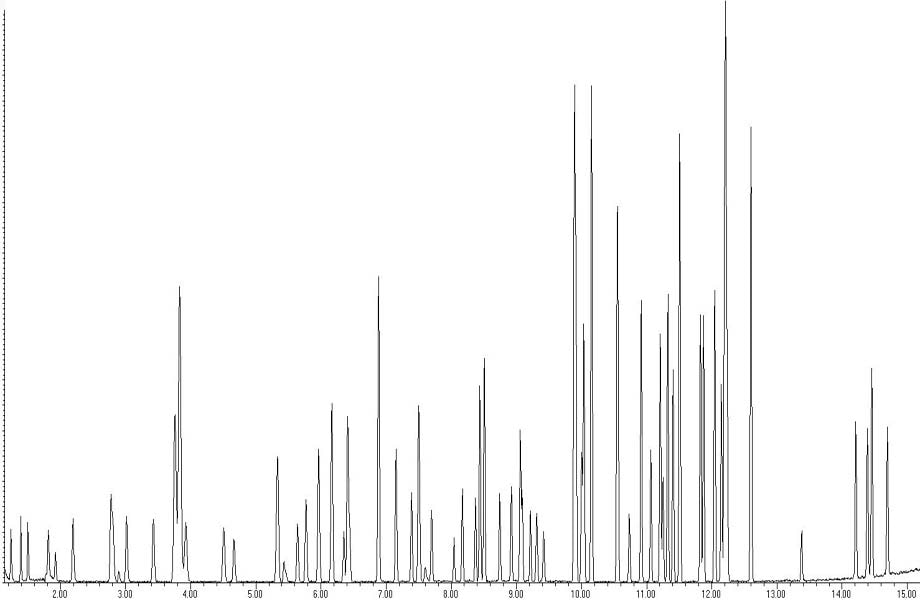

VOC 总离子

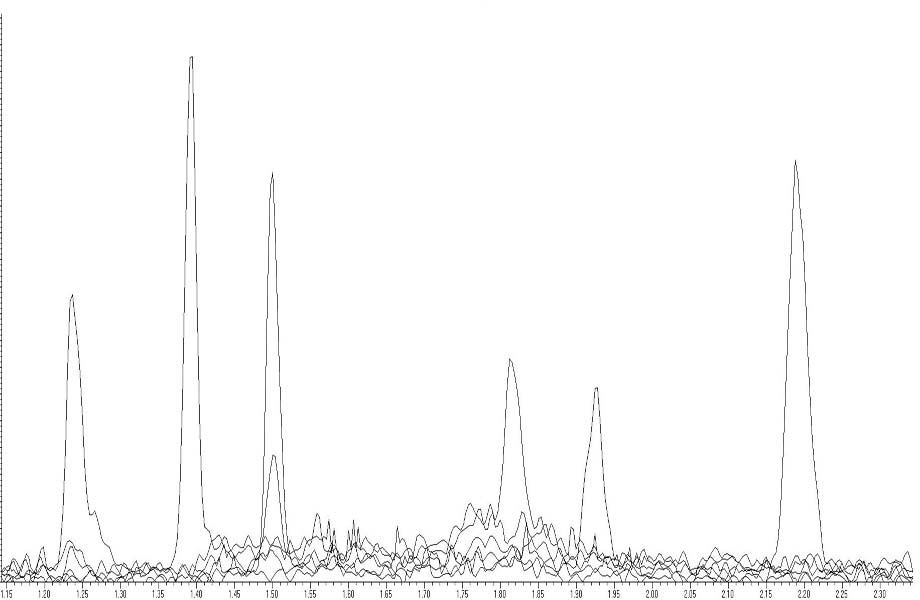

VOC 气体的 EIC
| 色谱峰 # | 名称 | 离子数 | 保留时间 (min) |
| 1 | 二氯二氟甲烷 | 85 | 1.212 |
| 2 | 氯甲烷 | 50 | 1.371 |
| 3 | 氯乙烯 | 62 | 1.474 |
| 4 | 一氯二氟甲烷 | 51 | 1.536 |
| 5 | 溴甲烷 | 96 | 1.784 |
| 6 | 1,3-丁二烯 | 54 | 1.883 |
| 7 | 氯乙烷 | 64 | 1.887 |
| 8 | 二氯一氟甲烷 | 67 | 2.096 |
| 9 | 三氯一氟甲烷 | 101 | 2.146 |
| 10 | 乙醚 | 59 | 2.498 |
| 11 | 2-丙醇（异丙醇） | 45 | 2.498 |
| 12 | 丙烯醛 | 56 | 2.626 |
| 13 | 1,1-二氯乙烯 | 96 | 2.712 |
| 14 | 三氯三氟乙烷 | 151 | 2.737 |
| 15 | 丙酮 | 43 | 2.835 |
| 16 | 碘甲烷 | 142 | 2.877 |
| 17 | 二硫化碳 | 76 | 2.947 |
| 18 | 3-氯-1-丙烯 | 76 | 2.947 |
| 19 | 乙腈 | 40 | 3.175 |
| 20 | 乙酸甲酯 | 43 | 3.273 |
| 21 | 二氯甲烷 | 84 | 3.354 |
| 22 | 叔丁醇 | 59 | 3.688 |
| 23 | 丙烯腈 | 53 | 3.741 |
| 24 | 反式-1,2-二氯乙烯 | 96 | 3.752 |
| 25 | 甲基叔丁基醚 | 73 | 3.833 |
| 26 | 正己烷 | 57 | 4.218 |
| 27 | 1,1-二氯乙烷 | 63 | 4.416 |
| 28 | 氯丁二烯 | 53 | 4.556 |
| 29 | 乙酸乙烯酯 | 86 | 4.578 |
| 30 | 二异丙醚 | 45 | 4.631 |
| 31 | 乙基叔丁基醚 | 59 | 5.147 |
| 32 | 2,2-二氯丙烷 | 77 | 5.245 |
| 33 | 顺式-1,2-二氯乙烯 | 96 | 5.245 |
| 34 | 2-丁酮 | 72 | 5.348 |
| 35 | 丙腈 | 54 | 5.401 |
| 36 | 乙酸乙酯 | 61 | 5.462 |
| 37 | 溴氯甲烷 | 128 | 5.559 |
| 38 | 甲基丙烯腈 | 67 | 5.585 |
| 39 | 氯仿 | 83 | 5.667 |
| 40 | 四氢呋喃 | 71 | 5.688 |
| 41 | (SS) 二溴氟甲烷 | 113 | 5.855 |
| 42 | 1,1,1-三氯乙烷 | 97 | 5.883 |
| 43 | 环己烷 | 56 | 5.939 |
| 44 | 四氯化碳 | 117 | 6.033 |
| 45 | 1,1-二氯丙烯 | 75 | 6.042 |
| 46 | (SS) 1,2-二氯乙烷-d4 | 65 | 6.273 |
| 47 | 苯 | 78 | 6.332 |
| 48 | 1,2-二氯乙烷 | 62 | 6.365 |
| 49 | 异丁醇 | 43 | 6.404 |
| 50 | 叔戊基甲基醚 | 55 | 6.544 |
| 51 | (IS) 氟苯 | 96 | 6.67 |
| 52 | 三氯乙烯 | 95 | 7.082 |
| 53 | 甲基环己烷 | 83 | 7.28 |
| 54 | 1,2-二氯丙烷 | 63 | 7.319 |
| 55 | 二溴甲烷 | 93 | 7.442 |
| 56 | 甲基丙烯酸甲酯 | 69 | 7.517 |
| 57 | 1,4-二氧己环 | 88 | 7.528 |
| 58 | 溴二氯甲烷 | 83 | 7.629 |
| 59 | 2-氯乙基乙烯基醚 | 63 | 7.977 |
| 60 ℃ | 顺式-1,3-二氯丙烯 | 75 | 8.105 |
| 61 | 2-硝基丙烷 | 41 | 8.306 |
| 62 | 4-甲基-2-戊酮 (MIBK) | 58 | 8.306 |
| 63 | (SS) 甲苯-d8 | 98 | 8.376 |
| 64 | 甲苯 | 92 | 8.443 |
| 65 | 正辛烷 | 85 | 8.599 |
| 66 | 反式-1,3-二氯丙烯 | 75 | 8.683 |
| 67 | 甲基丙烯酸乙酯 | 69 | 8.817 |
| 68 | 1,1,2-三氯乙烷 | 83 | 8.861 |
| 69 | 四氯乙烯 | 164 | 8.998 |
| 70 | 1,3-二氯丙烷 | 76 | 9.029 |
| 71 | 2-己酮 | 57 | 9.154 |
| 72 | 二溴一氯甲烷 | 129 | 9.252 |
| 73 | 1,2-二溴乙烷 (EDB) | 107 | 9.355 |
| 74 | 氯苯-d5 | 82 | 9.829 |
| 75 | 1-氯己烷 | 91 | 9.851 |
| 76 | 氯苯 | 112 | 9.857 |
| 77 | 1,1,1,2-四氯乙烷 | 131 | 9.946 |
| 78 | 乙苯 | 106 | 9.977 |
| 79 | 间、对二甲苯 | 106 | 10.097 |
| 80 | 邻二甲苯 | 106 | 10.49 |
| 81 | 苯乙烯 | 103 | 10.504 |
| 82 | 溴仿 | 173 | 10.677 |
| 83 | 异丙苯 | 105 | 10.863 |
| 84 | 1,3,5-三甲苯 | 105 | 10.863 |
| 85 | 顺式-1,4-二氯-2-丁烯 | 89 | 10.928 |
| 86 | 反式-1,4-二氯-2-丁烯 | 53 | 10.928 |
| 87 | (SS) 4-溴氟苯 | 95 | 11.008 |
| 88 | 溴苯 | 156 | 11.151 |
| 89 | 1,1,2,2-四氯乙烷 | 83 | 11.159 |
| 90 | 1,2,3-三氯丙烷 | 110 | 11.195 |
| 91 | 正丙苯 | 91 | 11.273 |
| 92 | 2-氯甲苯 | 91 | 11.351 |
| 93 | 4-氯甲苯 | 91 | 11.457 |
| 94 | 叔丁基苯 | 119 | 11.775 |
| 95 | 1,2,4-三甲苯 | 105 | 11.823 |
| 96 | 仲丁基苯 | 105 | 11.996 |
| 97 | 1,3-二氯苯 | 146 | 12.096 |
| 98 | 对异丙基甲苯 | 119 | 12.143 |
| 99 | (IS) 1,4-二氯苯-d4 | 152 | 12.16 |
| 100 | 1,4-二氯苯 | 146 | 12.182 |
| 101 | 正丁基苯 | 91 | 12.551 |
| 102 | 1,2-二氯苯 | 146 | 12.553 |
| 103 | 1,2-二溴-3-氯丙烷 | 155 | 13.329 |
| 104 | 1,3,5-三氯苯 | 180 | 13.546 |
| 105 | 1,2,4-三氯苯 | 180 | 14.162 |
| 106 | 六氯丁二烯 | 225 | 14.341 |
| 107 | 萘 | 128 | 14.402 |
| 108 | 1,2,3-三氯苯 | 180 | 14.648 |

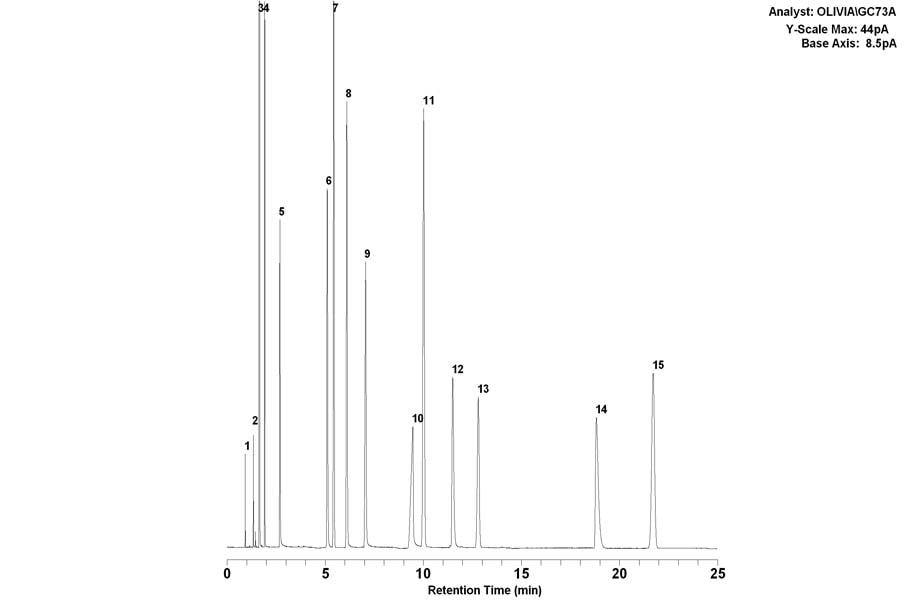

典型的 Agilent J&W DB-624UI QC 测试结果
|
目录：
|
121-1324UI
|
固定相：
|
DB-624 UI
|
||
|
序列号：
|
*C224512Y*
|
描述：
|
20 m x 0.180 mm x 1.00 µm
|
||
|
温度限：
|
-20 °C - 260 °C
|
||||
性能结果
|
化合物鉴别
|
保留时间
|
分配比
|
半峰宽
|
|
1. 甲烷
|
0.923
|
0.00
|
0.010
|
|
2. 乙醇
|
1.338
|
0.45
|
0.014
|
|
3. 二氯甲烷
|
1.637
|
0.77
|
0.018
|
|
4. 1-丙醇
|
1.917
|
1.08
|
0.019
|
|
5. 乙酸
|
2.692
|
1.92
|
0.027
|
|
6. 吡啶
|
5.100
|
4.52
|
0.044
|
|
7. 辛烷
|
5.435
|
4.89
|
0.045
|
|
8. 1-戊醇
|
6.102
|
5.61
|
0.052
|
|
9. 1,2-丙二醇
|
7.058
|
6.64
|
0.063
|
|
10. 丁酸
|
9.462
|
9.25
|
0.126
|
|
11. 间二甲苯
|
10.013
|
9.84
|
0.080
|
|
12. 4-甲基吡啶
|
11.495
|
11.45
|
0.092
|
|
13. 溴仿
|
12.797
|
12.86
|
0.104
|
|
14. 二甲基-甲基膦酸酯
|
18.817
|
19.38
|
0.153
|
|
15. 癸烷
|
21.708
|
22.51
|
0.159
|
|
测试条件
|
|||||||
|
进样口：分流
|
(250 °C)
|
检测器：
|
FID
|
(260 °C)
|
|||
| 载气： |
氢气
|
流速：
|
36.1 cm/s (0.6 mL/min)
|
||||
|
滞留化合物：
|
甲烷
|
(0.923 min)
|
|||||
|
升温程序：
|
恒温 70 °C
|
||||||
典型的 Agilent J&W DB-624UI QC 测试结果
|
目录：
|
121-1324UI
|
固定相：
|
DB-624 UI
|
||
|
序列号：
|
*C636122H*
|
描述：
|
20 m x 0.180 mm x 1.00 µm
|
||
|
温度限：
|
-20 °C - 260 °C
|
||||
性能结果
|
化合物鉴别
|
保留时间
|
分配比
|
半峰宽
|
|
1. 甲烷
|
0.877
|
0.00
|
0.010
|
|
2. 乙醇
|
1.263
|
0.44
|
0.013
|
|
3. 二氯甲烷
|
1.537
|
.75
|
0.017
|
|
4. 1-丙醇
|
1.800
|
1.05
|
0.018
|
|
5. 乙酸
|
2.520
|
1.87
|
0.025
|
|
6. 吡啶
|
4.808
|
4.48
|
0.042
|
|
7. 辛烷
|
5.065
|
4.78
|
0.042
|
|
8. 1-戊醇
|
5.673
|
5.47
|
0.048
|
|
9. 1,2-丙二醇
|
6.547
|
6.47
|
0.056
|
|
10. 丁酸
|
8.775
|
9.01
|
0.098
|
|
11. 间二甲苯
|
9.288
|
9.60
|
0.074
|
|
12. 4-甲基吡啶
|
10.885
|
11.42
|
0.088
|
|
13. 溴仿
|
11.820
|
12.48
|
0.096
|
|
14. 二甲基-甲基膦酸酯
|
18.408
|
20.00
|
0.153
|
|
15. 癸烷
|
20.160
|
22.00
|
0.149
|
|
测试条件
|
|||||||
|
进样口：分流
|
(250 °C)
|
检测器：
|
FID
|
(260 °C)
|
|||
| 载气： |
氢气
|
流速：
|
38.0 cm/s (0.6 mL/min)
|
||||
|
滞留化合物：
|
甲烷
|
(0.877 min)
|
|||||
|
升温程序：
|
恒温 70 °C
|
||||||
